TEMPERATURE SENSOR SOLUTIONS

รับผลิต Thermocouple และ RTD PT100 ตามแบบ

ออกแบบและผลิตเซ็นเซอร์วัดอุณหภูมิสำหรับโรงงานอุตสาหกรรม รองรับงานวัดในอากาศ ของเหลว ฮีตเตอร์ เตาอบ เตาเผา และเครื่องจักร ผลิตตามขนาด วัสดุ จุดติดตั้ง และช่วงอุณหภูมิที่ใช้งานจริง

ส่งสเปกเพื่อขอใบเสนอราคา โทร 081-075-5266

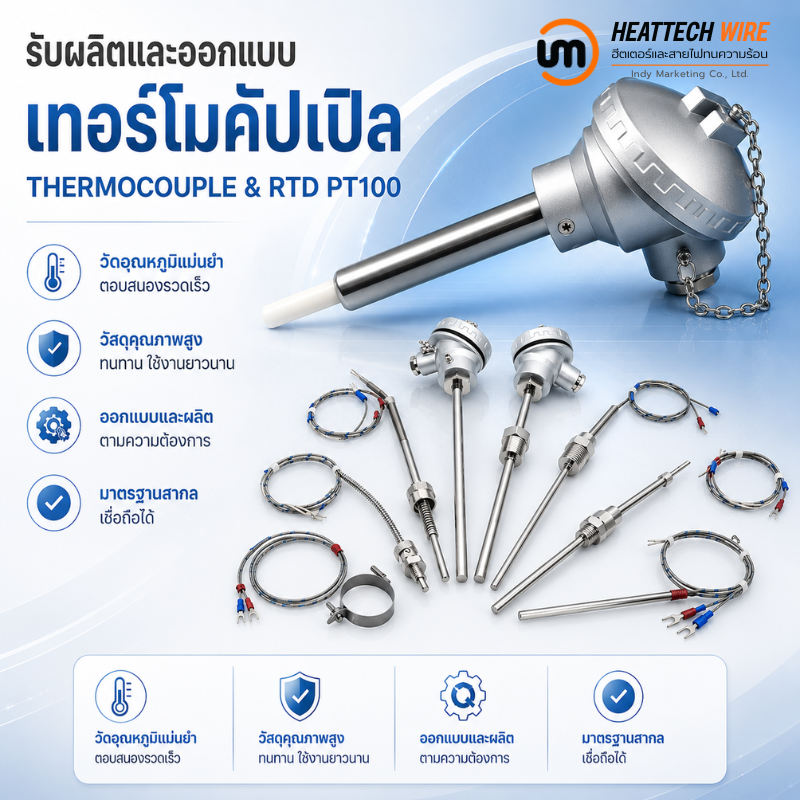

รับผลิตเทอร์โมคัปเปิลและ RTD PT100 สำหรับงานอุตสาหกรรม

ผลิตตามแบบCustom Made

เลือกวัสดุได้หลายสภาพหน้างาน

งานทั่วไป–อุณหภูมิสูงเลือกตามการใช้งาน

ให้คำปรึกษาก่อนสั่งผลิต

SENSOR TYPES

เลือกหัววัดให้เหมาะกับงาน

ชนิดเซ็นเซอร์ที่เหมาะสมขึ้นอยู่กับช่วงอุณหภูมิ ความแม่นยำ ความเร็วในการตอบสนอง สภาพแวดล้อม และระบบควบคุมที่ใช้งาน

TYPE KTYPE JTYPE T TYPE RTYPE STYPE B

Thermocouple

เหมาะกับงานที่ต้องการตอบสนองเร็ว งานอุณหภูมิสูง เตาอบ เตาเผา ฮีตเตอร์ และเครื่องจักรอุตสาหกรรม

รองรับงานอุณหภูมิทั่วไปถึงงานอุณหภูมิสูง
เลือกชนิดสาย โพรบ และวัสดุปลอกตามสภาพงาน
ใช้งานร่วมกับ PID Controller, PLC และ Data Logger ได้

PT100PT10002 / 3 / 4 WIRE

RTD

เหมาะกับงานที่ต้องการความแม่นยำและความเสถียรในช่วงอุณหภูมิใช้งานทั่วไป เช่น กระบวนการผลิต อาหาร ของเหลว และเครื่องจักร

ค่าการวัดมีความเสถียรและทำซ้ำได้ดี
เลือกจำนวนสายและรูปแบบการติดตั้งตามระบบ
ผลิตได้ทั้งแบบออกสายและแบบหัวต่อสาย

COMPARISON

Thermocouple กับ RTD PT100 ต่างกันอย่างไร?

หัวข้อ	Thermocouple	RTD PT100
จุดเด่น	ตอบสนองเร็ว รองรับอุณหภูมิสูง	แม่นยำและเสถียรในช่วงใช้งานทั่วไป
งานที่เหมาะ	เตาอบ เตาเผา ฮีตเตอร์ งานความร้อนสูง	ของเหลว กระบวนการผลิต เครื่องจักร และงานควบคุมละเอียด
ชนิดที่รับผลิต	Type K, J, T, R, S, B	PT100 และ PT1000
การเลือกใช้	ควรพิจารณาช่วงอุณหภูมิ ความแม่นยำ เวลาตอบสนอง สารที่สัมผัส และอินพุตของเครื่องควบคุมร่วมกัน

CUSTOM OPTIONS

รูปแบบงานสั่งผลิต

กำหนดรายละเอียดให้เหมาะกับตำแหน่งติดตั้ง กระบวนการผลิต และสภาพแวดล้อมของเครื่องจักร

ชนิดและโครงสร้างหัววัด

แบบออกสายและแบบหัวกะโหลก
แบบ Sheath / Mineral Insulated
แบบตรง แบบงอ 90° และแบบติดผิว
แบบหางปลากลมและแบบเขี้ยวล็อก

วัสดุโพรบและปลอกป้องกัน

Stainless Steel 304 / 316L / 310S
Sheath 316
Inconel 600 / 840
Ceramic / Alumina สำหรับงานอุณหภูมิสูง

ขนาดและการติดตั้ง

กำหนดเส้นผ่านศูนย์กลางและความยาวโพรบ
เลือกขนาดเกลียว หน้าแปลน หรือเกลียวเลื่อนได้
กำหนดชนิดและความยาวสาย
เลือกหัวต่อ ปลั๊ก หรือจุดเข้ากับตู้ควบคุม

ช่วงอุณหภูมิใช้งานจริงขึ้นอยู่กับชนิดเซ็นเซอร์ ขนาดโพรบ วัสดุปลอก สายต่อ และสภาพแวดล้อม กรุณาส่งรายละเอียดหน้างานเพื่อให้ทีมงานตรวจสอบก่อนสั่งผลิต

APPLICATIONS

รองรับงานวัดอุณหภูมิในอุตสาหกรรม

เตาอบและเตาเผา

เตาอบอุตสาหกรรม Furnace เตาอบชิ้นงาน และกระบวนการให้ความร้อน

ฮีตเตอร์และเครื่องจักร

ฮีตเตอร์ เครื่องฉีดพลาสติก เครื่องซีล เครื่องบรรจุ และระบบควบคุมอุณหภูมิ

อากาศและของเหลว

น้ำ น้ำมัน ลมร้อน ถังผลิต ท่อ และกระบวนการในอุตสาหกรรมอาหาร

ORDER INFORMATION

ข้อมูลที่ใช้สำหรับสั่งผลิต

ส่งข้อมูล 6 รายการนี้ พร้อมภาพตัวอย่างหรือแบบเดิม เพื่อช่วยให้ตรวจสอบและเสนอราคาได้รวดเร็ว

ชนิดเซ็นเซอร์

Thermocouple Type K, J, T, R, S, B หรือ RTD PT100 / PT1000

ช่วงอุณหภูมิ

อุณหภูมิใช้งานปกติและอุณหภูมิสูงสุดของหน้างาน

ขนาดโพรบ

เส้นผ่านศูนย์กลาง ความยาว และวัสดุที่ต้องการ

จุดติดตั้ง

ขนาดเกลียว หน้าแปลน รูยึด หรือรูปแบบการสัมผัสชิ้นงาน

สายและหัวต่อ

ชนิดสาย ความยาวสาย ปลั๊ก หรือหัวกะโหลกต่อสาย

สภาพแวดล้อม

อากาศ ของเหลว สารเคมี การสั่นสะเทือน หรือพื้นที่ติดตั้งจำกัด

รูปแบบงานสั่งผลิต เทอร์โมคัปเปิล และ อาร์ทีดี RTD PT100 ทั้งหมด

เทอร์โมคัปเปิล รุ่น HW_101

Type K,J,PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
ไม่มีมีเกลียวมีด้ามจับ
ใช้งานสำหรับวัดอุณหภูมิ ของเหลว
ช่วงวัดอุณหภูมิ 600˚C

เทอร์โมคัปเปิล รุ่น HW_102

Type K,J,PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
มีเกลียวมีแหวน ในตัว
ใช้งานสำหรับวัดอุณหภูมิ ของเหลวเช่น น้ำมัน ช่
ช่วงวัดอุณหภูมิ 600˚C

เทอร์โมคัปเปิล รุ่น HW_103

Type K,J,PT 100

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
มีเกลียวมีแหวน ในตัว
ช่วงวัดอุณหภูมิ 600˚C

เทอร์โมคัปเปิล รุ่น HW_104

Type K , J

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
ท่อวัดชนิดสแตนเลส
แบบใช้เขี้ยวล็อค ยึดจับกับชิ้นงาน
ช่วงวัดอุณหภูมิ 600˚C

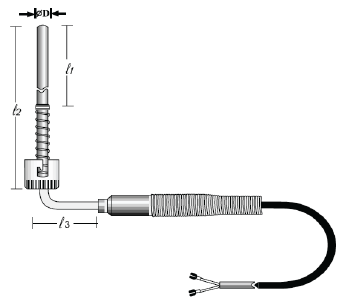

เทอร์โมคัปเปิล รุ่น HW_105

Type K , J , PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
ท่อวัดชนิดสแตนเลส ท่อดัด 90 องศา
แบบใช้เขี้ยวล็อคยึดจับกับชิ้นงาน
ช่วงวัดอุณหภูมิ 600˚C

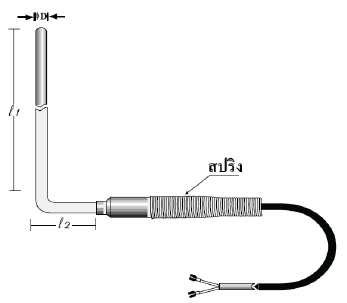

เทอร์โมคัปเปิล รุ่น HW_106

Type K , J , PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
ท่อวัดชนิดสแตนเลส ท่อดัด 90 องศา
ช่วงวัดอุณหภูมิ 600˚C

เทอร์โมคัปเปิล รุ่น HW_107

Type K , J , PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกมีเกลียวตรงโคน
ท่อวัดชนิดสแตนเลส
ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C

เทอร์โมคัปเปิล รุ่น HW_108

Type K , J , PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกมีเกลียวอยู่ตรงกลาง
ปลอกวัดชนิดสแตนเลส
ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C

เทอร์โมคัปเปิล รุ่น HW_109

Type K , J , PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกชนิดไม่มีเกลียว
ปลอกวัดชนิดสแตนเลส
ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C

เทอร์โมคัปเปิล รุ่น HW_110

type K , J , PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกชนิดมีเกลียวเลื่อนได้
ท่อวัดชนิดสแตนเลส
ช่วงวัดอุณหภูมิ -50~1200˚C
PT100 Ohm 600˚C

เทอร์โมคัปเปิล รุ่น HW_111

TYPE R, S, B

เทอร์โมคัปเปิลและอาร์ทีดี แบบหัวกะโหลก
ท่อวัดชนิด Ceramic หรือ Alumina
ช่วงวัดอุณหภูมิ Ceramic 1400 ˚C, Alumina 1700 ˚C

เทอร์โมคัปเปิล รุ่น HW_112

TYPE K , J , PT 100 OHM

เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกมีหน้าแปลน
ท่อวัดชนิดสแตนเลส
ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C

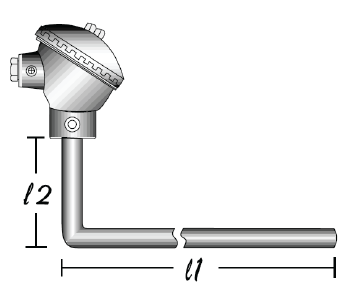

เทอร์โมคัปเปิล รุ่น HW _113

TYPE K , J , PT 100 OHM

เทอร์โมคัปเปิลและอาร์ทีดี แบบหัวกะโหลกหักงอ 90 องศา
ท่อวัดชนิดสแตนเลส
ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C

เทอร์โมคัปเปิล รุ่น HW_114

TYPE K, J

เทอร์โมคัปเปิลและอาร์ทีดี
แบบต่อออกสาย ใช้วัดอุณหภูมิโดยขันสกรูยึดติดกับพื้นผิว
ช่วงวัดอุณหภูมิ 400˚C

เทอร์โมคัปเปิล รุ่น HW_115

TYPE K , J , PT100

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
แบบใช้เขี้ยวล็อคยึดจับกับชิ้นงานใช้งาน
ช่วงวัดอุณหภูมิ 400˚C

เทอร์โมคัปเปิล รุ่น HW_116

TYPE K , J , PT 100 OHM

เทอร์โมคัปเปิลและอาร์ทีดีแบบหางปลากลม
ช่วงวัดอุณหภูมิ 400˚C

เทอร์โมคัปเปิล รุ่น HW_117

TYPE R, S, B

เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกแบน
ท่อวัดชนิด Ceramic / Alumina
ช่วงวัดอุณหภูมิ Ceramic 1400˚C, Alumina 1700˚C

เทอร์โมคัปเปิล รุ่น TJ_118

TYPE K, J, PT100

เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกแบน
ท่อวัดชนิด สแตนเลส
ช่วงวัดอุณหภูมิ ⌀ 6 mm.= 600˚C ⌀ 9.5/12.7 mm. = 800 ˚C ⌀ 22 mm. = 1000 ˚C

เทอร์โมคัปเปิล รุ่น HW_119

TYPE K , J , PT 100 OHM

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
ท่อวัดชนิด สแตนเลส
ช่วงวัดอุณหภูมิ K, J 600˚C, PT100 Ohm 600˚C

เทอร์โมคัปเปิล รุ่น HW_120

TYPE K , J , PT 100 OHM

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
ท่อวัดชนิด สแตนเลส
ช่วงวัดอุณหภูมิ K, J 600˚C, PT100 Ohm 400˚C

เทอร์โมคัปเปิล รุ่น HW_121

TYPE K , J , PT 100 OHM

เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกหักงอ 90 องศา
ท่อวัดชนิดสแตนเลส
ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚

ชีทเทอร์โมคัปเปิล (Sheath Thermocouple) แบบต่าง ๆ

ชีทเทอร์โมคัปเปิล รุ่น HW_SH1

Type K, J, PT 100 Ohm

เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
ไม่มีมีเกลียวมีด้ามจับ
ใช้งานสำหรับวัดอุณหภูมิ ของเหลว
ช่วงวัดอุณหภูมิ 600˚C

ชีทเทอร์โมคัปเปิล รุ่น HW_SH2

Type K, J, PT 100 Ohm

เป็นชีตเทอร์มอคัปเปิลแบบหัวกะโหลก
ใช้สำหรับวัดอุณหภูมิอากาศและของเหลวที่มีความร้อนสูง
ช่วงวัดอุณหภูมิ 1200˚C

ชีทเทอร์โมคัปเปิล รุ่น HW_-SH3

Type K, J, PT 100 Ohm

เเป็นชีตเทอร์มอคัปเปิลแบบหัวกะโหลกแบน
ใช้สำหรับวัดอุณหภูมิอากาศและของเหลว
มีความร้อนสูงที่ติดตั้งในที่แคบ 1200˚C

ชีทเทอร์โมคัปเปิล รุ่น HW_-SH4

Type K, J, PT 100 Ohm

เป็นชีตเทอร์มอคัปเปิลแบบปลั๊ก
ใช้สำหรับวัดอุณหภูมิอากาศและของเหลว
มีความร้อนสูง 1200˚C

รูปแบบงานสั่งผลิตThermocouple และ RTD PT100

FAQ

คำถามที่พบบ่อย

Thermocouple คืออะไร?

Thermocouple คือเซ็นเซอร์วัดอุณหภูมิที่สร้างแรงดันไฟฟ้าขนาดเล็กจากโลหะต่างชนิด เหมาะกับงานตอบสนองเร็วและงานอุณหภูมิสูง

RTD PT100 คืออะไร?

RTD PT100 คือเซ็นเซอร์ที่มีค่าความต้านทาน 100 โอห์มที่ 0°C ให้ค่าการวัดที่แม่นยำและเสถียร เหมาะกับงานควบคุมอุณหภูมิทั่วไป

ควรเลือก Thermocouple หรือ RTD PT100?

เลือก Thermocouple เมื่อต้องการตอบสนองเร็วหรือวัดอุณหภูมิสูง และเลือก RTD PT100 เมื่อต้องการความแม่นยำและความเสถียรในช่วงอุณหภูมิทั่วไป ทั้งนี้ต้องพิจารณาสภาพหน้างานร่วมด้วย

รับผลิตตามตัวอย่างหรือแบบเดิมหรือไม่?

รับผลิตตามแบบ ขนาด และสเปกการใช้งาน กรุณาส่งภาพสินค้าเดิม ขนาดโพรบ เกลียว ความยาวสาย ช่วงอุณหภูมิ และจำนวนที่ต้องการให้ทีมงานตรวจสอบ

ใช้งานร่วมกับ PID Controller หรือ PLC ได้หรือไม่?

ได้ โดยต้องเลือกชนิดอินพุตของหัววัดให้ตรงกับเครื่องควบคุม เช่น Type K, Type J หรือ PT100 รวมถึงตรวจสอบรูปแบบการต่อสายให้ถูกต้อง

ช่วงอุณหภูมิสูงสุดเท่าไร?

ช่วงอุณหภูมิขึ้นอยู่กับชนิดเซ็นเซอร์ วัสดุปลอก เส้นผ่านศูนย์กลาง และสภาพแวดล้อม งานอุณหภูมิสูงสามารถเลือก Type R, S หรือ B ร่วมกับปลอก Ceramic / Alumina ได้ตามความเหมาะสม

ต้องการให้ช่วยเลือกหัววัดอุณหภูมิ?

ส่งภาพของเดิม แบบ ขนาด ช่วงอุณหภูมิ ลักษณะหน้างาน และจำนวนที่ต้องการ เพื่อให้ทีมงานตรวจสอบและเสนอราคา
